概要

ウィンドウの中でマウスをドラッグすると線を引く。 マウスのクリックとドラッグのイベントを取得するために on_button_press_event()とon_motion_notify_event()をオーバロードし、さらに

add_events( Gdk::BUTTON_PRESS_MASK | Gdk::POINTER_MOTION_MASK )

と監視するイベントをadd_events()で追加する。

#include <gtkmm.h>

class MyDrawArea : public Gtk::DrawingArea
{
    Glib::RefPtr< Gdk::GC > m_gc;

    // ポインタの以前の座標
    int m_pre_x;
    int m_pre_y;

public:
    MyDrawArea();

private:
    void draw_line( int x1, int y1, int x2, int y2 );

protected:
    virtual void on_realize();
    bool on_expose_event( GdkEventExpose* event );
    virtual bool on_button_press_event( GdkEventButton* event );
    virtual bool on_motion_notify_event( GdkEventMotion* event );
};

MyDrawArea::MyDrawArea()
{
    // OFFになってるイベントを追加
    add_events( Gdk::BUTTON_PRESS_MASK | Gdk::POINTER_MOTION_MASK );
}

void MyDrawArea::on_realize()
{
    // 元のon_realize()へのコールを忘れないこと
    Gtk::DrawingArea::on_realize();

    m_gc = Gdk::GC::create( get_window() );
}

bool MyDrawArea::on_expose_event( GdkEventExpose* event )
{
    // 背景を白く塗りつぶし
    int width = get_width();
    int height = get_height();
    m_gc->set_rgb_fg_color( Gdk::Color( "white" ) );
    get_window()->draw_rectangle( m_gc, true, 0, 0, width, height );

    return true;
}

// 線を引く
void MyDrawArea::draw_line( int x1, int y1, int x2, int y2 )
{
    m_gc->set_rgb_fg_color( Gdk::Color( "red" ) );
    m_gc->set_line_attributes( 4, Gdk::LINE_SOLID, Gdk::CAP_ROUND, Gdk::JOIN_ROUND );
    get_window()->draw_line( m_gc, x1, y1, x2, y2 );
}

// マウスクリック
bool MyDrawArea::on_button_press_event( GdkEventButton* event )
{
    m_pre_x = (int)event->x;
    m_pre_y = (int)event->y;
    draw_line( m_pre_x, m_pre_y, m_pre_x, m_pre_y );

    return true;
}

// マウスをドラッグした
bool MyDrawArea::on_motion_notify_event( GdkEventMotion* event )
{
    if( event->state == Gdk::BUTTON1_MASK ){

        int x2 = (int)event->x;
        int y2 = (int)event->y;

        draw_line( m_pre_x, m_pre_y, x2, y2 );

        m_pre_x = x2;
        m_pre_y = y2;
    }

    return true;
}


class MainWin : public Gtk::Window
{
    MyDrawArea m_drawarea;

public:

    MainWin(){
        resize( 400, 400 );

        add( m_drawarea );
        show_all_children();
    }
};


int main( int argc, char *argv[] )
{
    Gtk::Main kit( argc, argv );
    MainWin mainwin;
    Gtk::Main::run( mainwin );

    return 0;
}

コンパイル

g++ drawpic.cpp -o drawpic `pkg-config gtkmm-2.4 --cflags --libs`

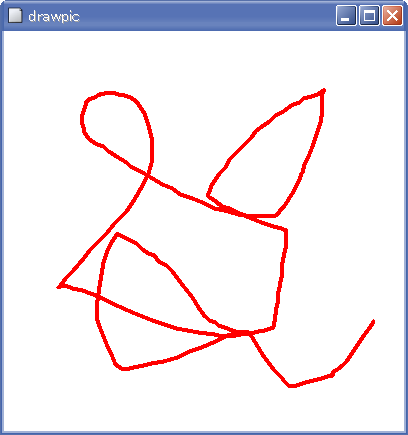

結果
